برد استاندارد

نوع پنل

panel-type

؟

بردهای مدار چاپی (PCB) به صورت تک‌تک یا به صورت پنل ارسال خواهند شد. برای سفارش‌های مونتاژ عمده (بیش از ۳۰ عدد)، پیشنهاد می‌کنیم از ارسال به صورت پنل استفاده کنید، زیرا این کار باعث بهبود بهره‌وری در فرآیند مونتاژ می‌شود.

Single Pieces پنل از مشتری پنل از طرف ما

X-out Allowance

x-out-allowance

؟

در پنل ممکن است بردهای معیوب (Bad PCBs) وجود داشته باشند. اگر اجازه X-out (وجود بردهای معیوب در پنل) پذیرفته نشود، قیمت حدوداً ۳۰٪ افزایش خواهد یافت.

پنل میتواند شامل PCB های معیوب باشد پنل بدون PCB معیوب

الزامات پنل

panel-requirements

Break-away rail

break-away-rail

؟

ریل‌های جداشونده لبه‌های خالی و بلند صفحه هستند که برای ایجاد فضای عبور مسیر در حین مونتاژ و قرار دادن نقاط علامت‌گذاری در پنل تنظیم می‌شوند. بردهای PCB از طریق ریل راهنما در خط تولید مونتاژ منتقل می‌شوند، بنابراین باید یک جفت لبه بدون قطعه به عنوان لبه انتقال در نظر گرفته شود. عرض ریل جداشونده معمولاً حدود ۵ تا ۸ میلی‌متر است.

No Yes

Route Process

route-process

؟

در پنل، بردهای PCB به صورت نشان داده شده در نمودار زیر به یکدیگر متصل شده‌اند

Panel as We Prefer Panel as V Scoring Panel as Tab Route Both V-Scoring&Tab-routing

طراحی در هر پانل

design-per-panel

؟

این بدان معناست که در فایل‌های شما طرح‌های مختلفی وجود دارد که توسط برش‌های V، سوراخ‌های پانچ، شیارهای فرز یا روش‌های دیگر از یکدیگر جدا شده‌اند. اگر در یک فایل Gerber چند نوع طرح مختلف PCB وجود داشته باشد، هزینه اضافی برای پنل محاسبه خواهد شد.

1 2 3 4 5 6 7 +8

*اندازه برد

dimensions

؟

ابعاد برد به طول و عرض بردی که مشتری سفارش داده است اشاره دارد. اگر برد دایره‌ای باشد، طول و عرض برابر با قطر دایره است؛ و اگر برد شکل نامنظمی داشته باشد، طول و عرض بر اساس بزرگ‌ترین محدوده شکل اندازه‌گیری می‌شود.

X (mm) Y (mm)

برای تبدیل اینچ به میلیمتر اینجا کلیک کنید

*اندازه پنل

panel-dimensions

؟

لطفاً طول و عرض پنل را وارد کنید.

X (mm) Y (mm)

برای تبدیل اینچ به میلیمتر اینجا کلیک کنید

*تعداد (pcs)

quantity

؟

لطفاً تعداد برد های مورد نیاز خود را انتخاب کنید. برای بردهای PCB استاندارد، حداقل تعداد سفارش ۵ قطعه است.

Qty

*تعداد پنل

panel-qty

؟

لطفاً تعداد ست‌های مورد نیاز خود را پس از پنل‌بندی انتخاب کنید. به عنوان مثال، اگر به 40 برد نیاز دارید و پنل‌بندی به صورت 2 در 2 هست تعداد پنل هایی که باید انتخاب کنید 10 پنل خواهد بود.

Qty

تعداد لایه ها

layers

؟

در تولید PCB، اصطلاح "لایه‌های PCB" معمولاً به تعداد لایه‌های مسی اشاره دارد. به عنوان مثال، اگر فقط یک لایه مسی وجود داشته باشد، به آن PCB یک لایه گفته می‌شود و اگر دو لایه مسی داشته باشد، به آن PCB دو لایه گفته می‌شود.

1 2 4 6 8 10 12 14

هنگام سفارش برد PCB تک‌لایه، لطفاً مشخص کنید که لایه مدار در سمت بالا، پایین یا هیچ‌کدام باشد. لطفاً حتماً پارامترهای صحیح را انتخاب کنید، در غیر این صورت ما باید برای تأیید مجدد با شما تماس بگیریم.

Copper layer

side-copper-layer

رو زیر --

Soldermask

side-soldermask

؟

این یک ماده پوششی است که برای پوشاندن یا محافظت از نواحی مشخصی استفاده می‌شود. هنگام سفارش PCB تک‌لایه، لطفاً مشخص کنید که لایه سولدر ماسک در بالا، پایین یا هر دو سمت باشد. اگر فقط یک سمت برای سولدر ماسک انتخاب شود، سمت دیگر به‌طور کامل بدون پوشش و با بازشدگی سولدر ماسک باقی خواهد ماند. لطفاً حتماً پارامترهای درست را انتخاب کنید، در غیر این صورت لازم است برای تأیید مجدد با شما تماس بگیریم

رو زیر زیر و رو --

Silkscreen

side-silkscreen

؟

سیلک اسکرین لایه‌ای از جوهر است که برای شناسایی قطعات PCB، علائم، لوگوها، نمادها و موارد مشابه استفاده می‌شود. هنگام سفارش PCB تک‌لایه، لطفاً مشخص کنید که سیلک اسکرین روی کدام سمت قرار دارد

رو زیر زیر و رو --

جنس برد

type

FR4 Aluminum Rogers HDI(Buried/blind vias)≥4 Layers Copper Base

برای انتخواب برد های الومینیومی و هسته مسی تعداد لایه ها باید 4 یا کمتر باشد و برای برد های HDI تعداد لایه ها باید 4 یا بیشتر باشد

Rogers

rogers

Rogers 4003C Rogers 4350B Rogers 4003C (≥4 Layer) Rogers 4350B (≥4 Layer)

ضخامت برد

thickness

0.203mm 0.305mm 0.406mm 0.508mm 0.813mm 1.524mm

ضخامت برد

thickness

0.101mm 0.168mm 0.254mm 0.338mm 0.422mm 0.508mm 0.762mm 1.524mm

دمای انتقال FR4

fr4-tg

؟

TG مخفف دمای انتقال شیشه‌ای است. به طور کلی، TG معمولی ۱۳۰ درجه سانتی‌گراد یا بیشتر است، TG متوسط بالای ۱۵۰ درجه سانتی‌گراد قرار دارد، و TG پیشرفته معمولاً از ۱۷۰ درجه سانتی‌گراد فراتر می‌رود. هرچه مقدار TG بالاتر باشد، مقاومت حرارتی برد نیز بهتر خواهد بود. مواد پیش‌فرض PCBIdea دارای TG بین ۱۵۰ تا ۱۶۰ درجه سانتی‌گراد هستند که نسبت به بسیاری از شرکت‌های دیگر بالاتر است

TG 130-140 TG 150-160 TG 170-180 S1000H TG150 S1000-2M TG170

بردهای دو لایه به‌صورت خودکار و رایگان به TG150 ارتقا داده می‌شود تا پایداری و کیفیت بالاتری داشته باشد به‌جز در مواردی مثل: مس نهایی با وزن بالا، ضخامت بیشتر برد، استکاپ سفارشی، ویا در پد یا ویا پر شده با رزین و موارد مشابه بردهای دو لایه به‌صورت خودکار و رایگان به TG150 ارتقا داده می‌شود تا پایداری و کیفیت بالاتری داشته باشد به‌جز در مواردی مثل: مس نهایی با وزن بالا، ضخامت بیشتر برد، استکاپ سفارشی، ویا در پد یا ویا پر شده با رزین و موارد مشابه بردهای دو لایه به‌صورت خودکار و رایگان به TG150 ارتقا داده می‌شود تا پایداری و کیفیت بالاتری داشته باشد به‌جز در مواردی مثل: مس نهایی با وزن بالا، ضخامت بیشتر برد، استکاپ سفارشی، ویا در پد یا ویا پر شده با رزین و موارد مشابه مواد با TG بالا دارای مقاومت بالا در برابر CAF، مقاومت حرارتی زیاد، پایداری ابعادی مناسب است و برای فرآیند لحیم‌کاری بدون سرب مناسب می‌باشد مواد با TG بالا دارای مقاومت بالا در برابر CAF، مقاومت حرارتی زیاد، پایداری ابعادی مناسب است و برای فرآیند لحیم‌کاری بدون سرب مناسب می‌باشد

رسانایی حرارتی

thermal-conductivity

؟

رسانایی حرارتی PCB آلومینیومی / PCB با پایه مسی معیاری برای اندازه‌گیری توانایی مواد در انتقال حرارت از منبع است. این مقدار معمولاً بر حسب وات بر متر کلوین (W/mK) اندازه‌گیری می‌شود و با نمادهای k، λ، یا K نمایش داده می‌شود.

1.0W/(m⋅K) 1.5W/(m⋅K) 2.0W/(m⋅K) 3.0W/(m⋅K)

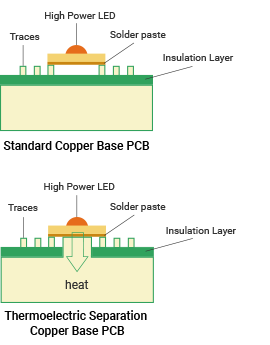

جداسازی گرمایی الکتریکی

thermoelectric-separation

؟

جداسازی گرمایی-الکتریکی به این معناست که پدهای رسانای حرارتی روی زیرلایه مسی از پدهای رسانای الکتریکی جدا هستند، که این موضوع می‌تواند به دستیابی به بهترین عملکرد در انتقال و دفع حرارت کمک کند.

مدار چندلایه هسته فلزی

mcpcb

2 Layer - Metal in middle 2 Layer - Metal in bottom 4 Layer - Metal in middle 4 Layer - Metal in bottom

ضخامت برد

thickness

؟

برای مواد معمولی، ضخامت برد به ضخامت نهایی PCB پس از اتمام تولید اشاره دارد و میزان خطا حدود ۱۰٪ است (±۱۰٪ برای ضخامت ۱ میلی‌متر یا بیشتر، و ±۰.۱ میلی‌متر برای ضخامت کمتر از ۱ میلی‌متر). این خطا عمدتاً به دلیل ماسک لحیم و نشست مس ایجاد می‌شود.

0.2mm 0.3mm 0.4mm 0.6mm 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm 2.4mm 2.6mm 2.8mm 3.0mm 3.2mm ≥1.7-8.0mm

ضخامت برد

thickness

؟

برای مواد معمولی، ضخامت برد به ضخامت نهایی PCB پس از اتمام تولید اشاره دارد و میزان خطا حدود ۱۰٪ است (±۱۰٪ برای ضخامت ۱ میلی‌متر یا بیشتر، و ±۰.۱ میلی‌متر برای ضخامت کمتر از ۱ میلی‌متر). این خطا عمدتاً به دلیل ماسک لحیم و نشست مس ایجاد می‌شود.

0.2mm 0.3mm 0.4mm 0.6mm 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm 2.4mm 2.6mm 2.8mm 3.0mm 3.2mm ≥1.7-8.0

*ضخامت برد

custom-thickness

حداقل فاصله ترک

min-track-spacing

؟

حداقل عرض مسیر مسی و حداقل فاصله بین دو مسیر.

3/3mil 4/4mil 5/5mil 6/6mil 8/8mil

حداقل قطر سوراخ

min-hole-size

0.15mm 0.2mm 0.25mm 0.3mm 0.8mm 1.0mm بدون سوراخ

وایا

via-process

Tenting Vias وایاهای پر شده با ماسک لحیم وایاهای پر شده با رزین & درپوش دار وایاهای بدون پوشش

برای فایل‌های Gerber، این انتخاب تأثیری نخواهد داشت و PCB بر اساس پارامترهای موجود در فایل‌ها ساخته می‌شود برای فایل‌های Gerber، این انتخاب تأثیری نخواهد داشت و PCB بر اساس پارامترهای موجود در فایل‌ها ساخته می‌شود

ضخامت مس

finished-copper

؟

وزن مس بر حسب اونس در هر فوت مربع از PCB، این گزینه ضخامت مس در لایه‌های خارجی را تعیین می‌کند.

1 oz 2 oz 3 oz 4 oz 5 oz 6 oz 7 oz 8 oz 9 oz 10 oz 11 oz 12 oz 13 oz

ضخامت مس داخلی

inner-copper

؟

وزن مس در لایه‌های داخلی برای PCBهای چندلایه است. وزن پیش‌فرض مس داخلی 1 اونس می‌باشد

1 oz 1.5 oz 2 oz 2.5 oz 3 oz 4 oz

وزن مس در لایه‌های داخلی برای مدار های چند لایه - وابسته به حداقل فاصله ترک

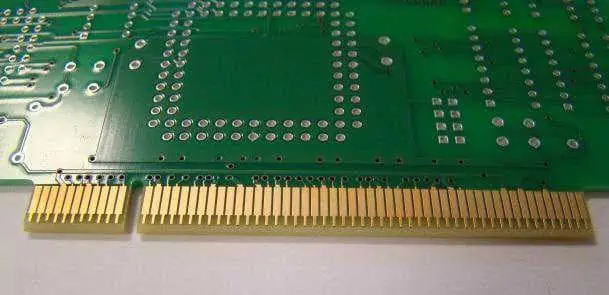

کانکتورهای لبه‌

edge-connector

؟

کانکتورهای لبه‌ای با تماس گرفتن با انگشت‌های طلایی روی برد مدار چاپی (PCB)، اتصال الکتریکی را برقرار می‌کنند. اگر طراحی شما شامل انگشت طلایی است، لطفاً برای این گزینه "بله" را انتخاب کنید و روش آبکاری سطح و زاویه پخ آن را مشخص کنید. در غیر این صورت، "خیر" را انتخاب کنید.

ندارد دارد

اریب کردن

bevelling

خیر 20 درجه 30 درجه 45 درجه

نوع رابط لبه

edge-connector-type

HASL with lead HASL lead free Immersion gold(ENIG) OSP Hard gold Immersion silver(Ag) Immersion tin ENEPIG None / Plain Copper

ENEPIG

enepig

Ni:200U" Pd:1U" Au:1U" Ni:200U" Pd:2U" Au:2U" Ni:200U" Pd:3U" Au:3U" Ni:200U" Pd:4U" Au:4U"

Au/Ni thickness

au-ni-thickness

Au:3U" Ni:120U" Au:5U" Ni:120U" Au:10U" Ni:120U" Au:15U" Ni:120U" Au:20U" Ni:120U" Au:25U" Ni:120U" Au:30U" Ni:120U" Custom

Au thickness

au-thickness

Ni thickness

ni-thickness

Immersion Gold

immersion-gold

1U" 2U" 3U"

آبکاری سطحی

surface-finish

؟

آبکاری سطحی بخش مهمی از فرآیند تولید PCB است. این لایه محافظ از اکسید شدن مس جلوگیری می‌کند، که در غیر این صورت می‌تواند برد را غیرقابل استفاده کند. علاوه بر این، آبکاری سطحی یک سطح صاف برای لحیم‌کاری قطعات فراهم می‌کند.

HASL with lead HASL lead free Immersion gold(ENIG) OSP Hard gold Immersion silver(Ag) Immersion tin ENEPIG HASL lead free + Selective immersion gold HASL lead free + Selective hard gold Immersion gold + Selective hard gold None / Plain Copper

آبکاری طلا

immersion-gold

1U" Gold 2U" Gold 3U" Gold

ضحامت طلا و نیکل

au-ni-thickness

Au:3U" Ni:120U" Au:5U" Ni:120U" Au:10U" Ni:120U" Au:15U" Ni:120U" Au:20U" Ni:120U" Au:25U" Ni:120U" Au:30U" Ni:120U" Custom

ضحامت نیکل

ni-thickness

ضحامت طلا

au-thickness

ENEPIG

enepig

Ni:200U" Pd:1U" Au:1U" Ni:200U" Pd:2U" Au:2U" Ni:200U" Pd:3U" Au:3U" Ni:200U" Pd:4U" Au:4U"

مناطق آبکاری طلا

immersion-gold-areas

؟

لطفاً مناطق مشخصی برای آبکاری طلا را تعیین کنید، مانند ناحیه BGA، کانکتور لبه‌ای، ناحیه کیپد، یا ناحیه اتصال IC

لطفاً مناطق مشخصی برای آبکاری طلا را تعیین کنید، مانند ناحیه BGA، کانکتور لبه‌ای، ناحیه کیپد، یا ناحیه اتصال IC

مناطق آبکاری طلا

hard-gold-areas

سولدرماسک و سیلک‌اسکرین

جهت سولدرماسک

solder-mask-side

زیر و رو فقط روی برد فقط زیر برد ندارد

Soldermask

solder-mask

؟

رنگ ماسک لحیم به رنگ سطح برد مدار چاپی (PCB) اشاره دارد.

سبز قرمز زرد ابی سفید سیاه بنفش سیاه مات سبز مات ندارد

جهت سیلک‌اسکرین

silkscreen-side

زیر و رو فقط روی برد فقط زیر برد ندارد

سیلک‌اسکرین

silkscreen

؟

سیلک‌اسکرین لایه‌ای از جوهر است که برای شناسایی اجزای PCB، علائم، لوگوها، نمادها و موارد مشابه استفاده می‌شود. معمولاً رنگ آن سفید است، اما زمانی که جوهر ماسک لحیم سفید باشد، سیلک‌اسکرین به رنگ مشکی خواهد بود.

سفید سیاه زرد

چاپ UV چند رنگ

uv-printing-multi-color

ندارد رو زیر زیر و رو

فایل PCB آپلود شده باید شامل رندرهای رنگی باشد فایل PCB آپلود شده باید شامل رندرهای رنگی باشد فایل PCB آپلود شده باید شامل رندرهای رنگی باشد

خدمات سفارشی و گزینه های پیشرفته

ممکن است برای خدمات سفارشی پس از بررسی هزینه اضافی در نظر گرفته شود

Peelable soldermask

peelable-soldermask

؟

همچنین با نام ماسک پیل‌پذیر آبی شناخته می‌شود و برای محافظت از پدهای لحیم مورد نیاز در طول مونتاژ استفاده می‌شود و معمولاً در طراحی با نام‌های GTPM و GBPM شناخته می‌شود.

None Top Side Bottom Side Both Sides

Hole copper thickness

hole-copper-thickness

Standard (20um) 25um 30um 35um 50um 55um 70um

UL Marking

ul-marking

؟

برای بردهایی که دارای گواهی UL هستند، لطفاً انتخاب کنید که لوگوی مربوطه روی لایه مورد نظر شما اضافه شود.

None Add to Top silkscreen Add to Bottom silkscreen Add to Top soldermask Add to Bottom soldermask Add to Top copper Add to Bottom copper

Date Code

date-code

؟

اضافه کردن زمان تولید روی PCB

None Add based on standard Add based on PCB File

Add serial numbers

add-serial-numbers

None Add to top silkscreen Add to bottom silkscreen Add to top soldermask Add to bottom soldermask Add to top copper Add to bottom copper Add to let us decide

Package box

package-box

Box with PCBIdea Logo Neutral Box

Leadless plated hard gold

leadless-partially-plated-hard-gold

Semi-Flex PCB

semi-flex-pcb

Black FR4

black-fr4

Press-fit holes

press-fit-holes

Carbon ink

carbon-ink

Impedance control

impedance-control

Back drill PCB

back-drill-pcb

Z-axis milling

z-axis-milling

Via in pad

via-in-pad

Custom stackup

custom-stackup

Edge plating

edge-plating

Paper between PCBs

paper-between-pcbs

Partially hybrid PCB

hybrid-pcb

Embedded copper PCB

embedded-copper-pcb

Countersink/Counterbore

countersink

Vias resin filled & capped

vias-filled-with-resin

Halogen-free

halogen-free

Half-cut/Castellated holes

half-cut-holes

اطلاعات دیگر

یادداشت مشتری

notes

• برای آپلود فایل گربر و فایل استک آپ ابتدا سفارش را به سبد خرید اضافه کنید
• بعد از ثبت اطلاعات برای PCB خود, میتوانید از خدمات اسنسیل و مونتاژ برد ما استفاده کنید
